製品紹介product

電動開閉装置付回転門扉

  • 回転門扉
  • 門扉用電動開閉装置

特注電動開閉装置付き回転門扉

  • サイズ W12000 × H1600
  • 台 数 1 台
  • 材 質 スチール
  • 表面処理 溶融亜鉛メッキ仕上げ
  • 納入先 中部地方|倉庫
  • 電動装置 N-HKD2
特 注 特注電動開閉装置

製品について

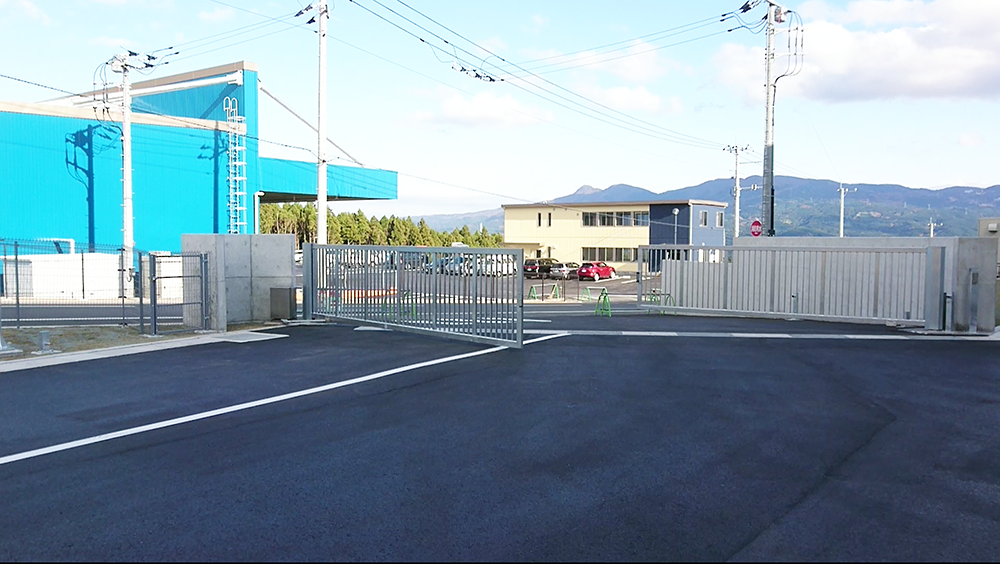

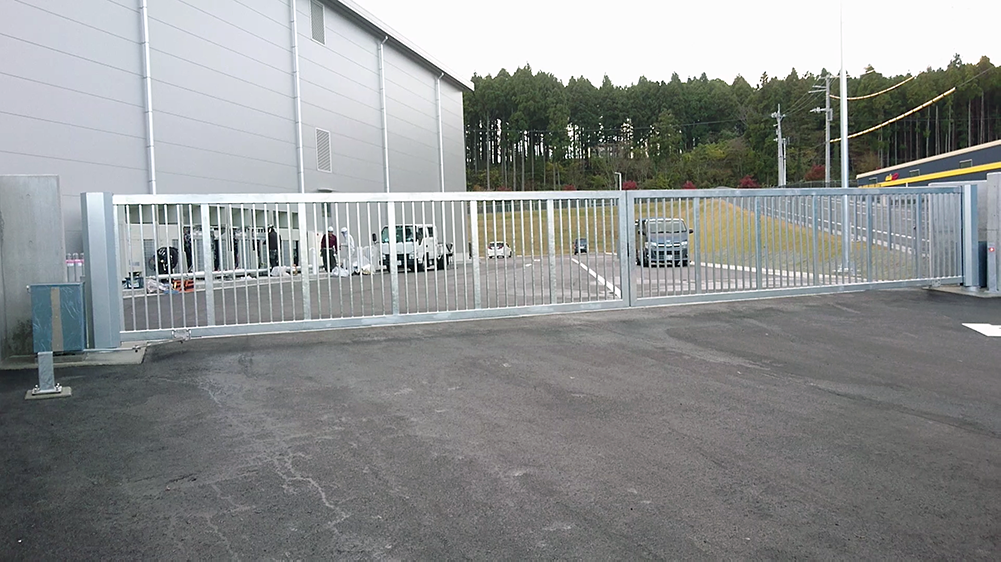

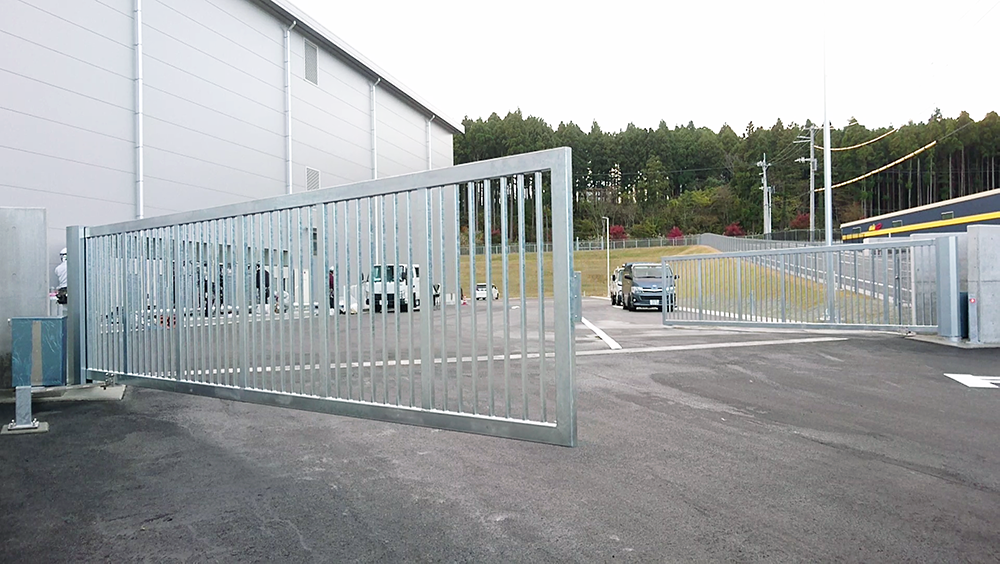

特注電動開閉装置付き回転門扉

両開き12mの電動開閉装置付きの回転門扉です。片側の門扉の全長が6mと長く、通常の門扉よりも重量があるため、門扉を支える門柱の厚みを通常よりも厚い材料を使用し、強度をあげております。
また、門扉の大きさに伴い、従来の当社の電動開閉装置では強度不足が懸念されたため、強度が保たれ、お客様が安全に使用していただけるよう、
電動開閉装置を新たに設計、開発を行いました。
門扉の開閉もそれぞれ開く向きが異なるように設定しております。
門扉の開き角度は片側90度と114度で設定しております(最大180度まで設定できます)。
お客様のご要望により落とし棒は取り付けずに、電磁ロックにて門扉の施錠および開錠をおこないます。
設置場所の周りには建物等がなく、風が強い場所に門扉を取り付けたため、風圧による故障等が心配されましたが、
設置後は問題もなくお客様にご使用いただいております。

召し合わせ

門扉本体が閉まった際には、正確に停止位置に停止させ、電磁ロックを確実に機能させることで、施錠を行えるようにし、
門扉本体が開ききった際にも、門扉本体が揺れることなく、
電動開閉であっても回転門扉の召し合わせが正確に合うよう、開閉アーム(電動開閉装置の駆動部部品)の位置を調整を行いました。

取り付け場所

勾配のある倉庫出入り口

ご注文の経緯

電動で開閉を行える、大型の門扉を製作可能な企業を設計事務所の方が探していたところ、
当社のダイレクトメールが届き、ご連絡をいただきました。
電動開閉の門扉の製作が可能なことや、当社から現場までの距離があまり遠くないため、メンテナンス等対応もしやすいということもあり受注となりました。
